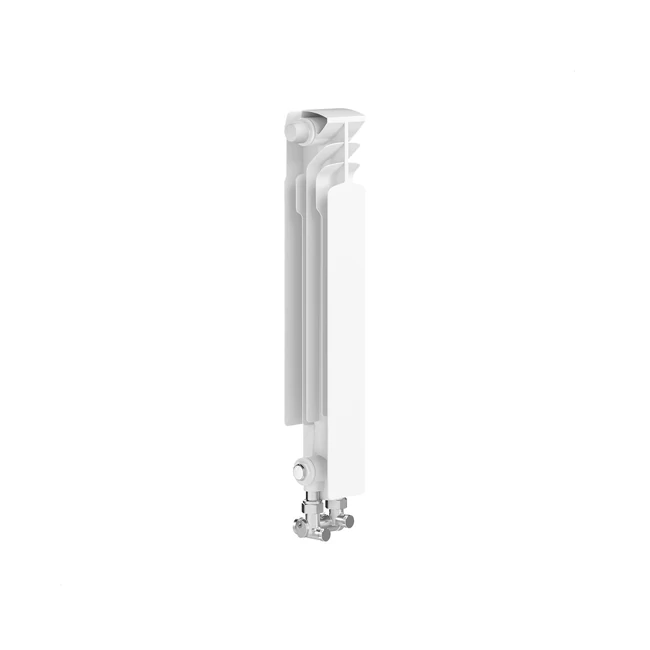

KFA ARMATURA G500F/D/1 alumínium radiátor tag - fehér - alsó csatlakozás (bal oldali, sarok keresztcsatlakozóval)

Kiváló minőségű alumíniumból készül, mely a gyártási folyamat során számos ellenőrzésen esik át. Belülről, az elektroforézis során egy speciális bevonattal vonják be, amely megakadályozza a szemcsék közötti korróziót, így a radiátor bármilyen rendszerhez (beleértve a rézrendszert is) csatlakoztatható. A radiátor működési paraméterei garantálják a magas hatásfokot.

A G-típusú radiátorok a klasszikus dizájn és a modern funkcionalitás tökéletes kombinációját alkotják. A radiátor elején elhelyezkedő jellegzetes, egyedi légterelő lapátokkal ellátott modulok praktikus alkalmazást kínálnak: a meleg levegőt a helyiség felé irányítják, és nem közvetlenül felfelé (azaz leggyakrabban az ablakpárkány alá).

Négy színben kaphatók, illeszkednek bármilyen környezethez. A klasszikus fehér szín tökéletesen illik a skandináv vagy klasszikus stílushoz, a fekete és a grafit radiátorok a loft stílusú enteriőrök jellegét hangsúlyozzák, míg az egyedi réz szín kivételes karaktert kölcsönöz minden helyiségnek.

• szín: fehér RAL 9010
• falra szerelhető
• alapanyag: alumínium
• Lengyelországban készült
• teljes magasság: 572 mm
• teljes szélesség: 80 mm
• vastagság: 90 mm
• csatlakozások távolsága: 50 mm
• csatlakozás: alsó, bal oldali sarok keresztcsatlakozóval
• űrtartalom: 0,29 l
• max. vízhőmérséklet: 95 °C
• hőteljesítmény egy szakaszon (Δt=30 °C): 56,7 W
• hőteljesítmény egy szakaszon (Δt=50 °C): 109,6 W
• üzemi nyomás: max. 20 bar
• csatlakozás: alul
• tartalom: radiátor tag, Honeywell V200SCUB15 termosztát betét, radiátorszelep
• a szerelési egységcsomagot nem tartalmazza (szűkítő, légtelenítő, végzáró, rögzítőkonzol), külön kell megvásárolni
• 20 év garancia a radiátorok tömörségére, 3 év garancia a porszórt felületek minőségére (kivéve a festett felületek mechanikai sérüléseit, a kémiailag agresszív környezetben történő beszerelést)

Szerelési útmutató:

• javasolt automata légtelenítővel, radiátorszelepekkel, szerelőkészlettel és radiátordugóval felszerelni (ezeket nem tartalmazza)
• beszerelés helye:
  • ajánlott az ablak alatt elhelyezni
  • a radiátort legalább 10 cm magasságban a padlótól és 12 cm-re az ablakkerettől kell felszerelni
• csatlakozás a központi fűtési rendszerhez:
  • a radiátorok oldalsó csatlakozónyílásai 1" és bal menetes 1" menetes furatokkal rendelkeznek
  • a dugók, a légtelenítő és a radiátorszelepek megfelelően kell igazítani a radiátor betáplálásának módjához/irányához
  • a radiátort vízszintes helyzetben kell felszerelni az üzemi zaj és a légbuborékok elkerülése érdekében
  • a rendszer feltöltése és a radiátor beüzemelése után ellenőrizni kell a szelepek és a csatlakozások megfelelő működését és azok tömítettségét
  • a radiátort a radiátorba épített légtelenítő segítségével kell légteleníteni, ehhez nyissuk ki a légtelenítő szelepet, melyből először a levegő és a víz keveréke, majd csak a víz távozik, ezután zárjuk el a légtelenítő szelepet (használjunk 30 mm-es villáskulcsot)
• szerelési utasítás:
  • távolítsuk el a technológiai dugókat (3,8") imbuszkulccsal:
    • 9 mm 10 tagos készlethez
    • 11 mm egyetlen taghoz
  • csavarjuk be a radiátorhüvelyeket (3/8"×3/4") 9 mm-es imbuszkulccsal
  • a fűtőközeg keringése a radiátorban:
    • visszatérő: hideg víz
    • előremenő: meleg víz
  • telepítés előtt ellenőrizzük a betápláló víz keringését a radiátorban: a csatlakozás bal oldala a betáplálás, jobb oldala a visszatérő rész, használjunk keresztcsatlakozót, amely megváltoztatja a vízáramlás irányát

Telepíthető réz, acél, szintetikus anyag vagy egyéb csőrendszerekhez. Az alacsony hőtehetetlenség biztosítja a helyiség kívánt hőmérsékletének gyors elérését és az energia-megtakarítást, valamint a fűtési költségek csökkenését. Az alacsony vízmennyiség szintén megtakarítást tesz lehetővé a rendszer feltöltésekor.

Az alumínium radiátorok modulárisak, utólag is bővíthetők. Ehhez újabb modulra, ill. speciális szerszámra és szerelvényekre van szükség.

Gyártása apró alumínium rudakkal kezdődik, mely kiváló minőségű, kémiai összetételére vonatkozóan az Armatura fokozott követelményeket támaszt. Minden olvasztási folyamathoz ezt az összetételt Spectromax típusú spektrométerrel vizsgálnak, a kristálytani szerkezetet mikroszkóppal ellenőrzik. Ezután az alumínium rudakat egy olvasztókemencébe helyezik, ahol kb. 850 °C-on megolvasztják őket. Ezt követően az anyagot az öntőgépekhez telepített fűtőkemencékbe szállítják. A folyamat befejezése után az öntvényeket szigorúan ellenőrzik, mind vizuálisan, mind röntgengéppel. Később, a megmunkálás után (precíz csiszolás, dugó hegesztése, a menetek és csavarkészletek összeillesztése) a radiátorok tömítettsége is ellenőrzésre kerül. A gyártási folyamat következő lépése a radiátorok korrózióvédelme a fluorocirkónikus és anaforetikus kezelés során. Az anaforetikus lakkozásnak köszönhetően tartós, a korrózióval szemben rendkívül ellenálló bevonat keletkezik. Az utolsó szakaszban a radiátorokat elektrosztatikus porbevonattal vonják be, majd kemencébe helyezik, ahol a lakk polimerizálódik (kb. 200 °C hőmérsékleten).
